NovantaVersia2轴激光扫描振镜
详细信息| 询价留言品牌：Novanta 型号：Versia 2轴激光扫描振镜
Novanta公司旗下的英国Cambridge Technology的提供高精度激光振镜扫描头，其2D系列振镜包含三个系列：
-MOVIA紧凑型振镜扫描头
-Versia 2D高级多用途振镜扫描头
- Lightning II 2D旗舰高精度高速振镜扫描头

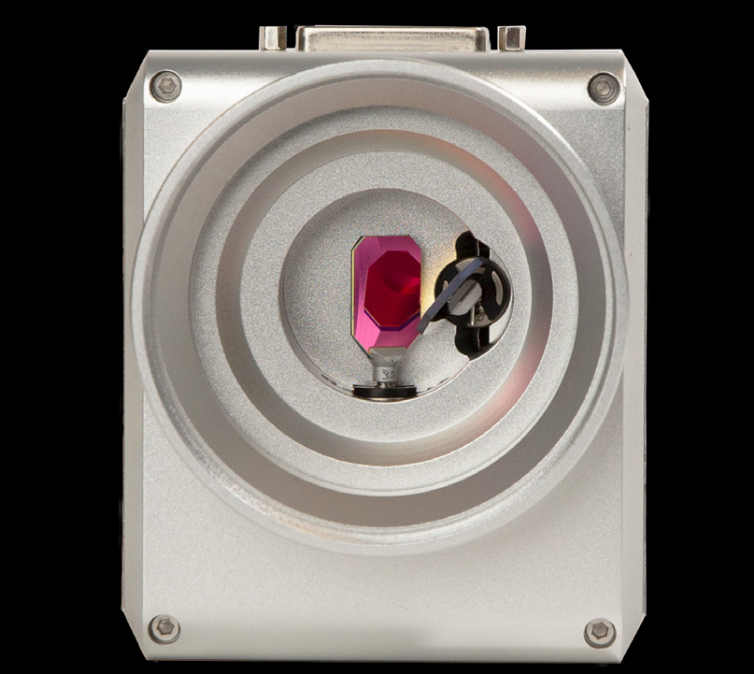

- MOVIA紧凑型振镜扫描头
MOVIA紧凑型振镜扫描头突出优点是经济，稳定和高效，其紧凑型的结构非常适合于诸如激光打标，激光微加工等多种应用
规格 MOVIA-2D-10 mm 镜片通光孔径 10mm 扫描类型 矢量扫描 扫描角度 ±20° 光束位移 12.05 mm 步进响应时间(全角度1%) <210μs 常规打标速度 3m/s （使用160mm F-Theta镜头） 常规定位速度 16m/s 重复精度 <3.5 μrad 跟随误差 <130μs 线性度 >99.9%（在20°扫描范围内） 波长选项+*大功率 CO₂激光 :9.2-10.6μm*高125W；光纤激光：1040-1090nm*高125W 绿光：532nm|请与厂家确认 紫外：353-357nm|请与厂家确认 增益误差 <5 mrad 零点漂移 <5 mrad 长时间漂移 <100 μrad 长时间比例漂移 <150 ppm （30分钟预热后，24小时运行，单轴） 温度偏差漂移 <20 urad/*c 温度比例漂移 <20 ppm/℃ 指令比特率 16位 通信接口 XY2-100 IP等级 IP50 电源需求 ±15V,3A RMS 工作温度 15°℃-35*℃ 重量(近似值) 1.5kg 尺 寸 ( L x W x H） 114mmx94mmx86mm - Versia 2D高级多用途振镜扫描头

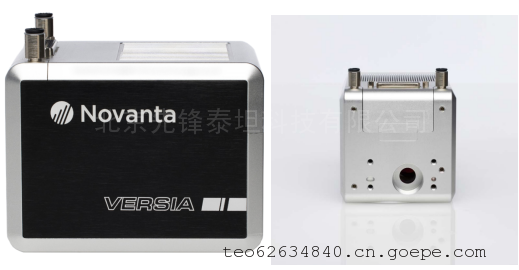

Versia高级多用途振扫描头采用了双向通信协议，可适配模拟控制卡或数字式控制卡，可适配更大孔径，更高激光功率，可对指定应用单独优化。
规格 Versia-2D-14 mm 镜片通光孔径 14mm 扫描类型 矢量扫描 扫描角度 ±21° 重复精度 <2 μrad 长时间漂移 <25 μrad 长时间比例漂移 <40 ppm （30分钟预热后，24小时运行，单轴） 温度偏差漂移 <10 urad//℃ 温度比例漂移 <10 ppm/℃ 波长选项+*大功率 CO₂激光 :9.2-10.6μm*高200W；光纤激光：1040-1090nm*高200W 绿光：532nm|请与厂家确认 紫外：353-357nm|请与厂家确认 指令比特率 16 bit(XY2-100); 20 bit (NVL-100) 通信接口 XY2-100； NVL-100 IP 等级 IP54 电源需求 48V,5A RMS 工作温度 15°℃-40 ℃ 重量(近似值) 2.12kg 尺 寸 ( L x W x H） 99mmx99mmx132.20mm 优化举例 激光微加工-OLED面板 步进响应时间(全角度1%) 400μs *大速度 > 80rad/s 循迹误差 <230μs - Lightning II 2D旗舰高精度高速振镜扫描头
Lightning II参数指标：型号:Lightning II 2D 14 mm 20 mm 25 mm 30 mm 镜片通光孔径 14 mm 20 mm 25 mm 30 mm 扫描角度 ±22° ±20° ±17° ±20° 步进响应时间 0.36 ms 0.37 ms 0.36 ms 0.55 ms 常规工作速度 50 rad/s 50 rad/s 50 rad/s 50 rad/s 波长选项 355nm/532nm/1030-1080nm/9.4-10.6μm;宽带:350nm-12μm 重复性 <1 μrad 抖动 <1 μrad 长时间漂移 10 μrad 温度漂移 2 μrad/℃ 线性度 99.9% 定位分辨率 24-bit 数字通讯接口 GSBus or XY2-100 状态信号反馈 Status Signals Position Acknowledge,System Ready 指令分辨率 24-bit(GSB)or 16-bit(XY2-100) 水冷温度 20.0 ℃±2.5℃ 冷却水需求 蒸馏水，含缓蚀剂，如Optishield Plus或同等产品 电源需求 +15V to +48V DC,3A RMS each,6A peak 工作温度 15°℃ to 35℃
增材制造 激光微加工
-
