VIAMP-SDD探测器
详细信息| 询价留言品牌：KETEK 型号：VIAMP 加工定制：否 VIAMP系列产品特点
VIAMP系列是KETEK推出的用软线连接硅漂移探测器探头与前置放大器的探测器模块，该探测器能够匹配VITUS系列的H7到H50型探头。客户可以根据自身的需要选择不同的封装方式。
德国ketek是世界上*早生产硅漂移探测器的公司产品具备高能量分辨、高计数率、高稳定性、兼容性强、操作简便等优点，多次随美国火星探测器登陆火星，为人类获取了许多火星主要成分的*手资料。目前仍有7年前发射到火星的ketek探测器可以正常工作。
使用条件PARAMETER
TYPICAL
MAXIMUM RATINGS
Positive Supply +5V / 25mA DC +4.9V to +5.4V
30mVpp RippleNegative Supply -5V / 15mA DC -4.9V to -5.4V
30mVpp RippleHV Bias Supply -140V / 1mA DC <0.1%
30mVpp RippleSignal Polarization positive Ramp Threshold
(positive)+1.8V +1.6V to +2.0V Ramp Threshold
(negative)-1.8V -1.0V to -2.5V Preamp Gain 3mV/keV <10%
others on request<10% Tec Supply 1.7V / 280mA
@ -35°C3.6V / 700mA
30mVpp RippleTEC ∆T 70k @ 20°C
Heat Sink Temp.Temp. Diode Slope 2.35mV/K @ 1µA Current

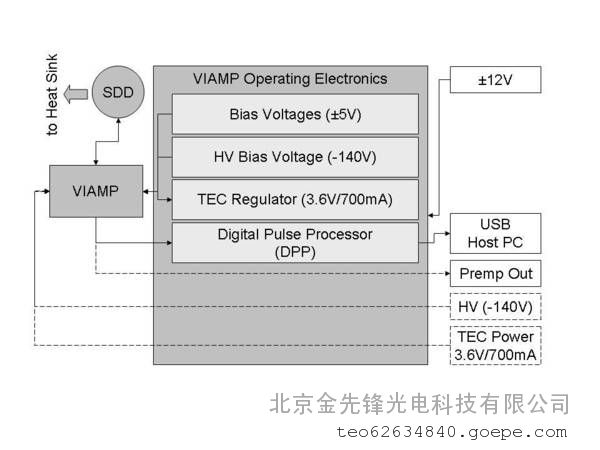

操作示意图
探测器引脚定义Pin # Description Pin 1 TEC Return (GND) Pin 2 TEC Supply Pin 3 +5V DC Pin 4 -5V DC Pin 5 Signal Return (GND) Pin 6 Signal Out Pin 7 Temperature Diode Pin 8 GND Pin 9 n.c. Pin 10 Bias Voltage (HV) -
