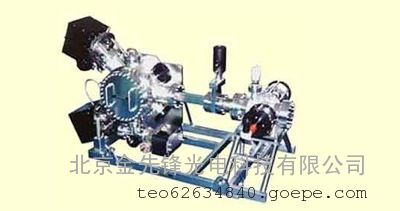

真空紫外光谱仪-251
详细信息| 询价留言品牌：Mcpherson 加工定制：否 型号：Model 251型环面光栅平场光谱仪 适用于软X射线和极紫外（EUV）的环形光栅平场光谱仪
- 相差校正环面光栅
- CCD直接探测
- 光谱数据快速收集
- 平面探测器（MCP、CCD）连接简便
- 真空度可达10e-9 torr
- 任何角度操作
- 多种探测器可选
平场环面光谱仪主要工作在固定的波段，光学上环面和相面校正的设计方法，决定了光谱仪只能工作于固定的光谱波段。由于紧密型的设计及工艺复杂等特点，光栅的选择也是非常有限的。相对简单的光学系统，即可获得成像效果，又可得到良好的光谱分辨率。此类光谱仪既可利用CCD相机直接探测高能量光谱，也可使用MCP微通道板像增强器作为时间分辨的光谱分析。
技术参数
Model 251型环面光栅平场光谱仪：
相差校正平场环面光谱仪的焦平面为40mm，适合于微通道板的像增强器。紧凑的和通用的光谱仪结构非常牢固。此套仪器主要应用于托克马克等离子研究实验。可安装2-3个光栅塔轮，衍射光栅同时背靠背放置，双驱动，用于宽光谱的等离子体扫描时，可提供更大的机械扫描范围，可根据具体需求定制。
偏向角 G/mm 分辨率(nm) 焦平面宽度 (mm) 光谱范围(nm) 光谱范围(eV) 140 2105 0.05 40 9.5 to 32 130 to 39 140 450 0.10 40 10 to 110 124 to 11 140 290 0.16 40 15.5 to 170 80 to 7
Model 343环面光栅平场光谱仪
环面光谱仪通过旋转光栅来选择波长范围，固定的狭缝位置，可利用双光栅塔轮增加波长扫描范围，并通过相差校正来获得更好的分辨率。
偏转角 G/mm f/no. 分辨率(nm) 光谱范围(nm) 光谱范围(eV) 142 275 10.9 < 0.5 50 to 300 25 to 4
我们大部分仪器在科研领域中使用，我们尽力收集使用相关应用的文献，希望这些文献
为您的应用提供帮助。以下是使用我们仪器文章。
- Charge exchange recombination detection of low-Z and medium-Z impurities in the extreme UV using a digital lock-in technique
- A soft X-ray grating monochromator for undulator radiation
- High-resolution EUV spectra of core-excited 2P, 2D0 and 2F states of doubly ionised boron
- Multichannel grazing-incidence spectrometer for plasma impurity diagnosis: SPRED
- A vacuum ulra-voilet spectrometer (Double SPRED) for the observation of the JET divertor plasma
- Control of high-order harmonic emission using attosecond pulse trains
- XUV SPECTROSCOPY IN JET
-
