A-TAKT V-5HSC
手持色度计
       应用于FPD测试解决方案的新基准PRI 打造光谱精确度的滤光器式色
度计在实验室、QC系统和一些全球*的FPD 制造厂商的在线检测中，
通常会采用具备接触式探针的滤光器式色度计来达到减少测试时间，以及
在经济的价格区间内提供便捷的可接触式测量。当前的该类测试设备已不
能满足工业客户日益增长的测试精度要求以及与相关内部测试环境整合的
需求。
        A-TAKT V-5HSC具有独特的一体化设计。探测器、处理系统和显示
器都集成在探头中。避免了单独配置控制器，使得V- 5HSC成为*轻便、
有效的可接触式色度计。V- 5HSC的测试只需通过轻压简便的多功能测试
按钮，并将测试结果呈现于显示器。或者，针对一些需要外部控制的应用，
所有的V- 5HSC系统提供有RS232 接口和基于ASCII（文本）的可编程基础
控制语言。
       *低 0.01cd/m2 的灵敏度以及 60,000 :1 的动态范围使得V- 5HSC几乎
可满足任何FPD 测试需求。快速的测试速度可达30次/ 秒和实时测试结果显
示，使得V- 5HSC较之前同类竞争产品为用户至少节约50% 的测试时间。
       PRI 极为高精密的滤光片匹配技术确保V- 5HSC与CIE1931三色响应函
数具有极为密切的匹配关系，进而使得V- 5HSC系列在同级测试设备中具有
*高测试精度。在低光照测试中，比同类测试设备可达优于33% 的精准度。
针对不同的待测设备（LED ，OLED 等），不需特殊修正即可保证亮度和颜
色测试的精准度。
      您需要根据JEITA 方法测试闪烁光吗？不需特殊的探针或附件——因为这
是V- 5HSC的一个标准功能。
TAKT V-5HSC的特征

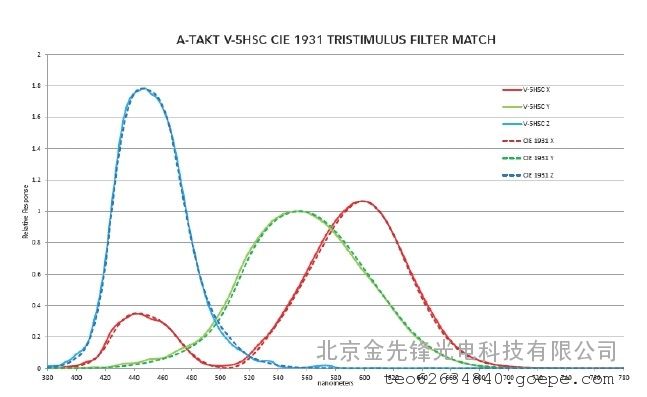

        精准的滤光器匹配技术确保精准的测试结果CIE 颜色滤光器是实现滤光式
色度计精准度的基础。与CIE1931标准观察者相对应的滤光器的匹配度越高，越
能满足于对测试精度要求高的技术，如：LED 背光式LCD 、OLED和PDP 等。
过滤器匹配程度的函数被称为f 1’，代表了仪器响应与CIE 理想响应之间的吻合区
域。V- 5HSC颜色滤光器的f1 在同级测试设备中是*好的（参照如下图表）。匹
滤光器的CIE RED （X）、GREEN（Y）和BLUE（Z）对应典型f1 值分别为：
X=3.4%，Y=3.2%，Z=3.4%。

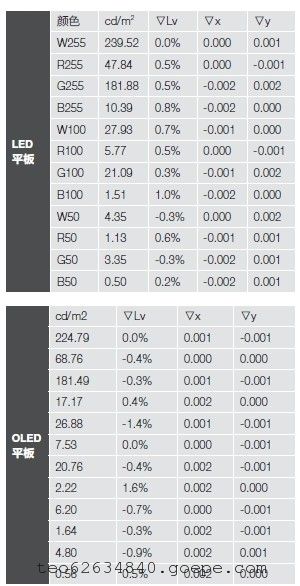

LED 背光式LCD平板及OLED平板测试相关性
下列表格罗列了V- 5HSC的颜色和亮度精度，并指出了与光谱式辐射度计PR- 740
测试相对应的差异值▽（差异）。
软件
为便于轻松集成到不同的在线测试环境，A-TAKT V-5HSC配备有基于ASCII（文本）
的可编程基础控制语言，可实现通过RS232接口对一或多个探针进行外部控制。
V- 5HSC协议还设计为与其他商用色度计兼容，所以 V- 5HSC的升级，只需很少或
不需改变代码。
